实用Excel技巧分享:高阶图表制作--柱形图

第一遍看完这篇教程,这是啥,没懂。第二遍看完这篇教程,嗯?关了教程还是不会做。第三遍看完这篇教程,算了,我去打开电脑跟着做吧。这个有趣的高阶图表制作,没几个人能做的出来,赶紧来学,学完晒朋友圈,你就是朋友圈中那颗最闪亮的星星。哈哈,扶我起来,我还要继续学。

说起图形,大家不知道想到了什么,嘿嘿,芬子写的教程一般都是图表,所以这里的图形也跟图表脱不了关系(当然还是希望自己写点别的,哈哈!)。那具体是怎样改变视界呢?恩,接下来也许会有几个教程,都会告诉你,图形与图表到底能擦出怎样的火花。

好像废话又说了不少,看图表效果吧!


看到这样一个圆形百分比,你会想到是什么做的么?

饼图?NO,雷达图?NO。

那是?

不要以为是圆的就是饼图哦,想知道怎么做的,往下看。

这里的数据很简单,就是一个完成率和一个目标值:

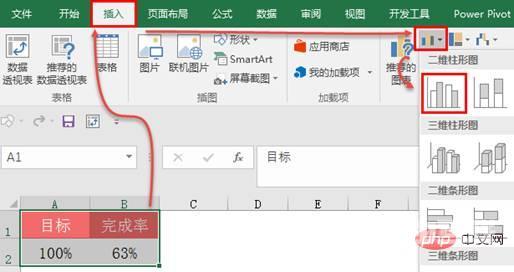

选中数据插入柱形图,你没听错,就是柱形图,如图:

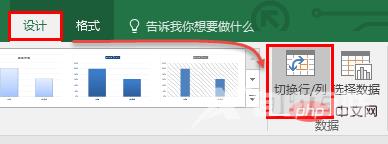

插入后效果不是我们想要的,我们需要选中图表,然后“切换行列”让两个数据形成两个系列,如图:


删除图表不需要的元素“图表标题”,“图表图例”,“网格线”,“横坐标轴”,选中后按DELETE键可以删除。

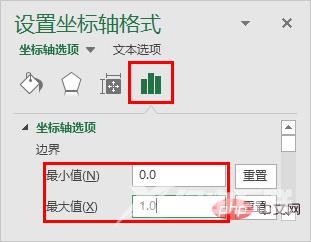

选中图表纵坐标轴,右键“设置坐标轴格式”,设置坐标轴的最大值与最小值。


设置完最大值最小值之后,可按DELETE键删除。

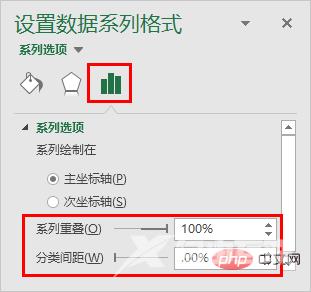

选中数据系列,设置数据系列格式,如图:

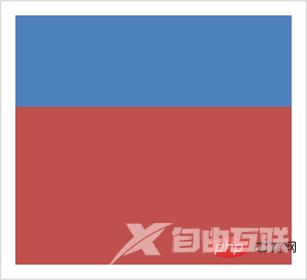

来看此时的效果:

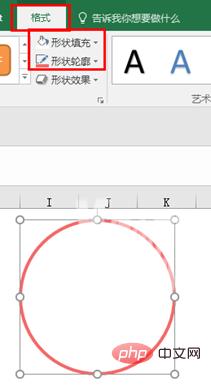

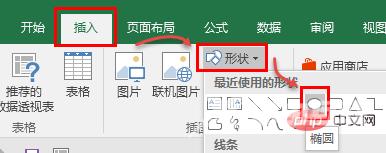

主角来了,插入一个圆形(记住,插入图形的时候不要选中图表),按住SHIFT键可以绘制正圆。然后设置图形格式,如图:



选中绘制好圆形,按住CTRL键拖动再复制一个图形,然后设置大小与轮廓线条。

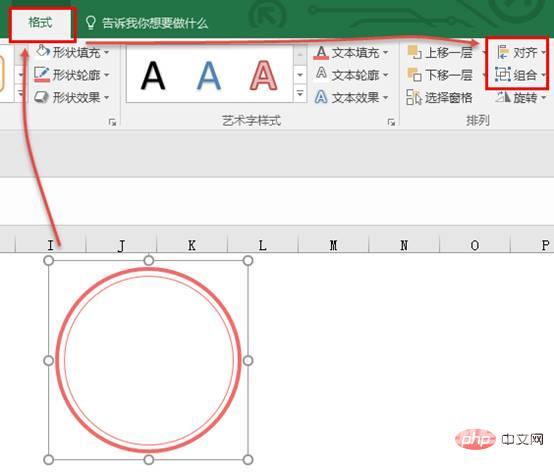

两个图表进行对齐并组合(记得哦,是两个圆形都选中哦),如图:


复制组合的图形,单击图表目标系列,粘贴,效果:


再次选中组合图形中间的小圆设置填充颜色(组合好的图形,单击两次可以单独选中后进行设置),效果:


样的方式,将图形粘贴到完成率系列中,效果:


额,这是什么呀,都变形了,怎么办?

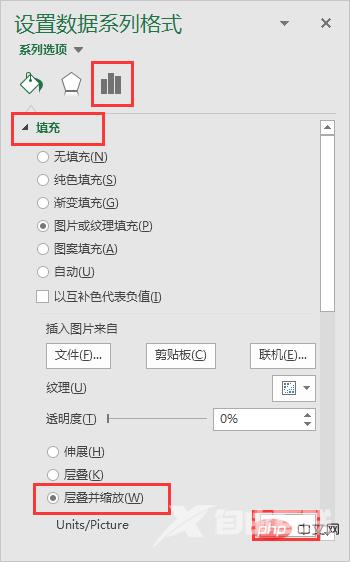

选中数据系列,设置填充格式,如图:


为什么要使用层叠并缩放为1呢?

因为我们的目标是1,然后我们想要这个形状以1进行缩放显示。

设置后效果:


这时候如果我们调整图表大小,圆形会变形,那怎么办?

教大家个方法,在图表里面添加个系列,把新系列更改为“饼图”,然后设置饼图无填充无线条就好了。

饼图会强制图形为正方形显示,所以不管你怎么拉大拉小,他都是正圆哦!

好吧,送佛送到西,说说怎么加吧。

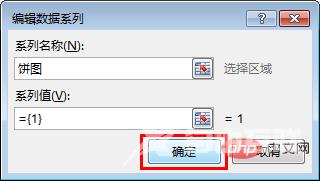

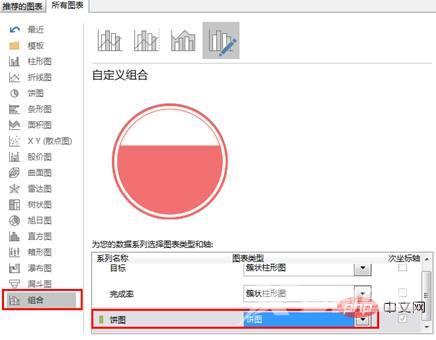

选中图表右键“选择数据”,单击添加按钮,添加后更改图表类型为饼图,如图:


添加好饼图后,你再去拉试试,是不是图形都是正圆的了。嘿嘿。
